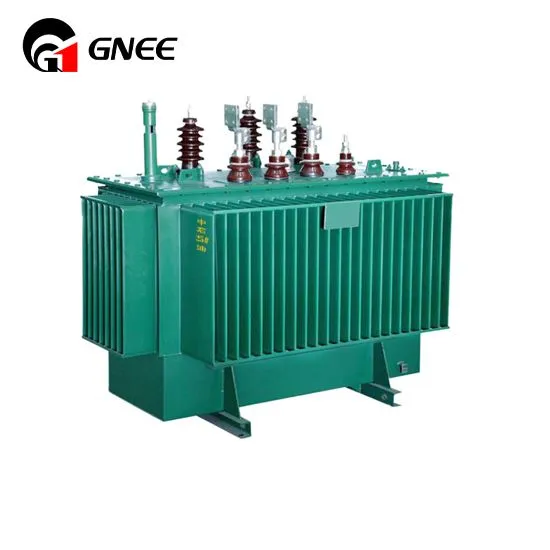

トランス

1. 電圧変換:変圧器を使用すると、さまざまな用途に応じて電圧を適切なレベルに調整できます。高電圧は効率的な長距離伝送に使用され、低電圧は家庭や企業で安全に使用されます。-

2. エネルギー効率:変圧器は、より高い電圧とより低い電流で電力を伝送することにより、送電線の抵抗損失を低減し、より効率的なエネルギー分配につながります。

3. 安全性:降圧変圧器は、電気製品に必要な低電圧を供給し、高電圧にさらされることによる感電の危険を防ぎます。

4.互換性:変圧器は、電圧要件に関係なく、電力網のさまざまな部分間の互換性を保証します。

5. 電力品質:変圧器は電気機器に供給される電圧を調整することで電力品質を向上させ、電圧スパイクや電圧低下などの問題を軽減します。

6. 隔離:変圧器は電源と負荷の間を電気的に絶縁し、電気的故障や過渡現象から機器や人員を保護します。

7. 柔軟性:電圧を昇圧または降圧する機能により、変圧器は非常に柔軟になり、幅広いアプリケーションと電力需要に対応できます。

8. 腐食の軽減:高電圧を降圧することで、変圧器は金属構造内の電流の流れを減らし、腐食の速度を減らします。

9. 調整電流:変圧器は、電圧を昇圧または降圧するだけでなく、特定の用途で電流を調整するためにも使用できます。

10. 再生可能エネルギーとの互換性:変圧器は、電力網の規格に合わせて電圧を調整することで、再生可能エネルギー源の電力網への統合を促進します。

11. スケーラビリティ:小型の電子機器だけでなく、大規模な発電所や変電所にも対応できるよう、さまざまなサイズで設計できます。

変圧器は、電圧レベルを昇圧または降圧する機能を実行するために連携して動作するいくつかの主要なコンポーネントで構成されています。主なコンポーネントには次のものが含まれます。

1.コア:コアは積層ケイ素鋼 (または同様の材料) でできており、交流が巻線を流れるときに発生する磁束の経路を提供します。ラミネート加工により、渦電流によるエネルギー損失が軽減されます。

2. 巻線 (ワイヤー):変圧器には少なくとも 2 つの巻線があります。電源から電力を受け取る一次巻線と、変換された電圧を出力する二次巻線です。単巻変圧器には単一の共有巻線があります。

3. 絶縁:絶縁材が巻線を電気的に分離し、短絡を防ぎます。この目的には、変圧器油、ワニス、紙などの材料が使用されます。

4.タップ巻き：この機能により、巻線上のさまざまな点を利用してトランスの出力電圧を調整できます。特に電圧調整に役立ちます。

5. ブリーザー:油入変圧器では、油が熱膨張する際に加熱して収縮する際に、コンサベータ タンクに引き込まれた空気から水分や汚れを濾過するためにブリーザが使用されます。{0}

6. コンサベータタンク:このタンクは変圧器のオイルを収容し、熱膨張と収縮のためのスペースを提供し、温度変化時の変圧器の損傷を防ぎます。

7. ブッシング:ブッシングは、電気的短絡を引き起こすことなく、外部からのワイヤが変圧器ハウジングに安全に入ることができる絶縁体です。

8. オイル:変圧器油、通常は鉱油は、優れた冷却剤および絶縁媒体として機能します。内部故障の場合、油は火災の消火にも役立ちます。

9.冷却システム:変圧器のサイズと定格に応じて、動作中に発生する熱を放散するために、ファン、ヒーター、ラジエーター、またはこれらの組み合わせが搭載されている場合があります。

10.過負荷リレー:この保護装置は過剰な電流を感知し、変圧器を電源から切断して過熱による損傷を防ぎます。

11. 機械的構造:変圧器の本体は、多くの場合金属でできており、すべての内部コンポーネントを収容し、構造的なサポートを提供します。

変圧器の製造プロセスには、最終製品が効率、安全性、信頼性の要求仕様を確実に満たすようにするためのいくつかの重要なステップが含まれます。以下は、変圧器の一般的な製造プロセスの概要です。

1. 設計とエンジニアリング:エンジニアは、入力電圧、出力電圧、電力定格、アプリケーションなどの希望の仕様に基づいて変圧器を設計します。コンピュータ支援設計 (CAD) ソフトウェアは、コアの形状、巻線のレイアウト、その他の寸法を正確に設計するために一般的に使用されます。

2. コンポーネントの製造:
●コア組立：珪素鋼板を切断し、積層してコアを形成します。渦電流損失を低減するために、エッジにはスロットが付けられ、紙または別の絶縁材料で互いに絶縁されています。
● 巻線: 銅線またはアルミニウム線をフォーマー (スプールまたはフレーム) に巻き付けて、一次巻線と二次巻線を作成します。単巻変圧器にはタップ付きの単巻線がある場合があります。

3. 絶縁用途:ワニスを含浸させた紙などの絶縁材が巻線に適用され、電気的絶縁と環境要因からの保護が提供されます。{0}

4. 組み立て:巻線はコア アセンブリに挿入され、アセンブリ全体がスチールまたはエポキシ フレーム内に配置されます。絶縁を維持しながら高電圧接続を可能にするためにブッシングが取り付けられています。-

5.含浸：変圧器は変圧器油に浸されており、絶縁体および冷却剤として機能します。真空または加圧下では、オイルがすべての空隙に浸透し、断熱材を飽和させて、将来の故障につながる可能性のあるエアポケットを除去します。

6. 乾燥と硬化:含浸変圧器は絶縁システムを硬化させるために加熱されます。このプロセスにより、含浸材料から残留溶剤が除去され、断熱材が乾燥し、空隙がないことが保証されます。

7. テスト:変圧器の性能を検証するために、包括的なテストが実行されます。試験には、絶縁抵抗試験、巻数比試験、極性チェック、変圧器が指定された安全マージン内で動作することを確認するための高電圧インパルス試験などが含まれる場合があります。-

8. 熱管理:動作中に発生する熱を管理するために、ラジエーターや熱交換器などの冷却システムが設置される場合があります。液体で満たされた変圧器の場合、温度変動による油量の変化に対応するために、コンサバレータ タンクが追加されます。

9. 保護装置の設置:電圧を調整し、負荷を制御し、変圧器を過電流や過熱から保護するために、タップ切換器、オンロードまたはオフロード リアクトル、保護リレーなどのデバイスが取り付けられています。{0}{1}

10. 最終検査と品質管理:最終検査は、すべてのコンポーネントが正しく取り付けられ、機能していることを確認するために行われます。品質管理チェックにより、変圧器がすべての設計基準と規制基準を満たしていることが確認されます。

11. 梱包と発送:承認されると、変圧器は顧客に出荷するために梱包されます。輸送中に変圧器が損傷しないように保護するために特別な注意が払われます。

適切な変圧器を選択するには、選択した機器が特定の要件を確実に満たすように、いくつかの重要な要素を考慮する必要があります。

1. 定格電力:伝達する必要がある電力の量を決定します。変圧器の定格電力は、将来の成長やピーク負荷に備えて、負荷の最大電力需要よりわずかに高くする必要があります。

2. 電圧レベル:一次および二次の電圧レベルを指定します。変圧器は供給電圧と負荷電圧の要件に一致する必要があります。

3. 効率:全負荷時と部分負荷時の変圧器の効率を考慮してください。効率が高くなると、特に大型の変圧器や部分負荷で頻繁に動作する変圧器の場合、大幅なエネルギー節約が可能になります。

4. サイズと重量:設置に利用できる物理的スペースと設置場所の構造要件を考慮に入れてください。また、サポート インフラストラクチャに影響を与える場合は、重みも考慮してください。

5. 絶縁クラス:変圧器の使用温度や設置環境に応じて適切な絶縁クラスを選択してください。より高い絶縁クラスは、より高い温度に耐えることができ、平均寿命が長くなります。

6. 規制遵守:変圧器が、IEEE、ANSI、IEC などの地域および国の電気規定および規格に準拠していることを確認してください。

7.冷却方法：自然空気、強制空気、液体 (通常はオイル) のいずれかの冷却方法を決定します。どちらを選択するかは、変圧器のサイズ、予想される負荷、および環境上の考慮事項によって異なります。

8. アプリケーション:負荷のタイプと、高調波フィルタリング、電力品質の問題、可変電圧制御の必要性などの特別な要件を考慮してください。

9. 環境条件:変圧器が設置される環境条件を考慮してください。変圧器が腐食性要素や極端な温度にさらされる場合は、適切な保護とコーティングが施されたものを選択してください。

10. 予算:購入コストだけでなく、運用コスト、メンテナンス、必要な付属機器も含めた予算を設定します。

11. サプライヤーの評判とサポート:保証条件、サービス契約、スペアパーツの入手可能性など、優れたアフターサポートを提供する信頼できるサプライヤーを選択してください。{0}

12.カスタマイズ:標準の変圧器がニーズを満たさない場合は、カスタマイズされたソリューションを提供するサプライヤーを探してください。

変圧器の最も一般的な故障には次のようなものがあります。
過熱：過度の熱は変圧器の絶縁体やコンポーネントに損傷を与え、効率の低下や故障につながる可能性があります。

絶縁破壊:経年劣化や絶縁体の損傷により、ショートや漏電が発生し、変圧器の故障につながる可能性があります。

過負荷:定格容量を超えて変圧器を動作させると、過度のストレスが発生し、故障の可能性があります。

湿気の侵入:湿気は変圧器の部品を腐食させ、絶縁特性を低下させる可能性があります。

故障したコンポーネント:コイル、ベアリング、スイッチなどのコンポーネントが磨耗したり欠陥があると、変圧器の誤動作につながる可能性があります。{0}

電圧サージ:突然の電圧スパイクにより、変圧器の回路や絶縁が損傷する可能性があります。

機械的な問題:接続の緩み、ブッシュの損傷、ベアリングの磨耗は、変圧器の性能に影響を与える可能性があります。{0}

汚染：ほこり、汚れ、その他の汚染物質が冷却通路を詰まらせ、変圧器の熱放散に影響を与える可能性があります。

落雷:直撃落雷や近くでの落雷により、変圧器が損傷する可能性があります。

不適切な設置またはメンテナンス: 設置中の不適切な取り扱いや定期的なメンテナンスの欠如は、故障の原因となる可能性があります。

特定の故障モードは変圧器の種類、使用年数、動作条件によって異なる可能性があることに注意することが重要です。故障の発生を最小限に抑えるには、定期的な点検、メンテナンス、適切な負荷が重要です。さらに、異常な症状やトラブルの兆候を早期に検出することで、重大な故障を防止し、変圧器の信頼性を確保することができます。変圧器に問題があると思われる場合は、適切な診断と修理のために資格のある電気技師または技術者に相談することをお勧めします。
